Комплект навесного оборудования «Стриж-2» на подрамнике

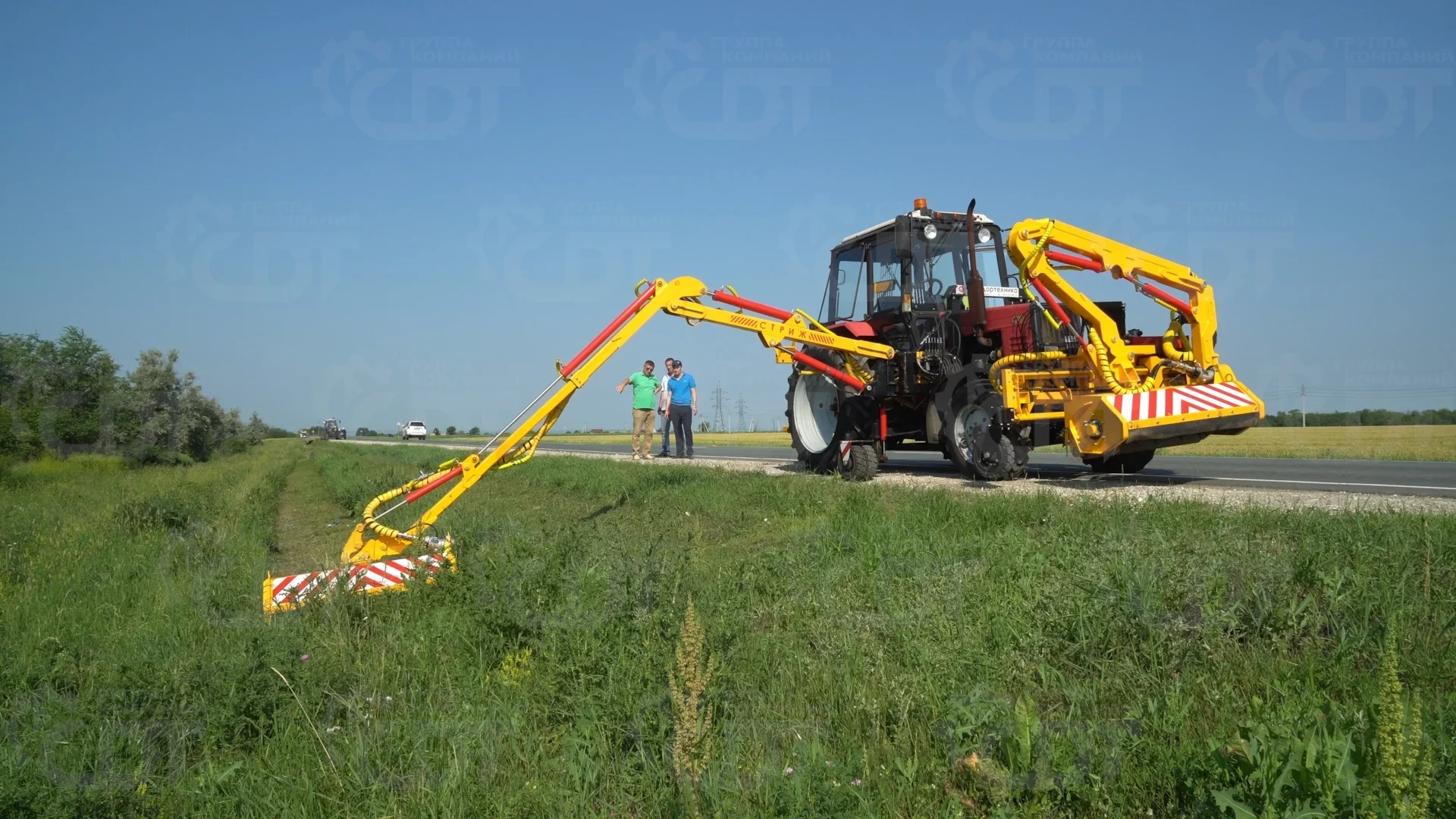

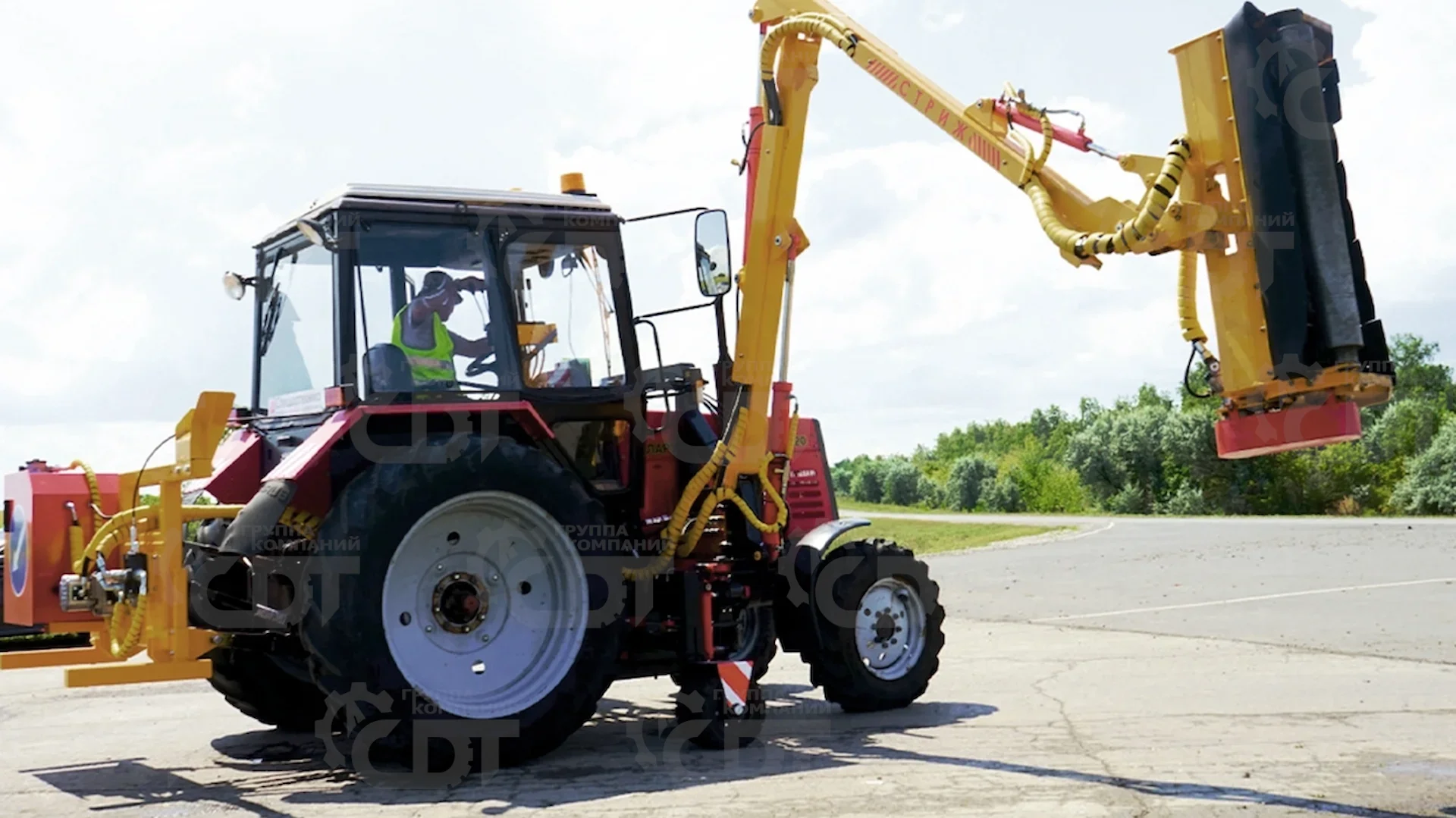

Преимущества навесного оборудования:Боковая навеска увеличивает вылет стрелы манипулятора, что расширяет рабочую зону полосы обрабатываемой поверхности дороги;Для оператора улучшается обзор обрабатываемой поверхности дороги;Опорное колесо и грузы-противовесы увеличивают устойчивость трактора при работе с максимальным вылетом стрелы манипулятора; Повышаются условия обеспечения техники безопасности при работах;При переводе в транспортное положение грузы-противовесы с помощью гидравлики сдвигаются к трактору, а опорное колесо поднимается и также сдвигается;При установке на подрамник винтовой фрезы с гидромотором, снимаются манипулятор, опорное колесо и грузы-противовесы, а гидроцилиндры используются на фрезе для обеспечения ее наклона, опускания и выдвижения;Конструкция универсального узла крепления и быстросъемные гидравлические соединения позволяют переставлять рабочие органы и эффективно выполнять различные виды работ;Для обеспечения защиты оборудования от наезда на препятствие используется гидроаккумулятор;Использование бандажа над капотом трактора, при установке манипулятора сбоку на подрамнике, увеличивает жесткость конструкции, надежность в эксплуатации и повышение безопасности при выполнении работ;Приобретая минимальный (базовый) состав оборудования, Заказчик может потом доукомплектовывать его навесками;Если планируется оборудование только под определенный вид работ, гидросистема может быть упрощена, оставляется только необходимое количество шлангов и гидрораспределителей;Манипулятор является универсальным и может устанавливаться также на задней навеске, на раме гидростанции. Базовый комплект манипулятора: Гидростанция с гидронасосом и гидробаком сзади трактора на 3-х точечной навеске;Подрамник, навешиваемый на раму;Гидравлические шланги с быстроразъемными соединениями;Гидрораспределители;Пульт с рычагами управления гидравликой; Гидравлика системы полностью автономна. На подрамник устанавливаются:Манипулятор с узлом крепления; Выдвигающееся опорное колесо; Наборные грузы-противовесы с направляющими; В транспортном положении манипулятор складывается и поворачивается назад;Винтовая фреза;На манипулятор навешиваются различные рабочие органы: косилка-мульчер, косилка-спиннер, роторная косилка, кусторез, снегоуборщик, винтовая фреза.

Агрегатирование с тракторомс боку базовой машины на подрамникеПривод от вала отбора мощности трактора1000 об/минУправлениедистанционное из кабины трактораРасстояние от трактора до обрабатываемого участка6,5 мМин.мощность трактора70 л.с.Минимальный вес трактора4000 кгМинимальный вес противовесов500 кгПротивовесырегулируемые, максимальный ход оси базовой машины 500 ммДополнительное опорное колесоестьОпорное колесорегулируемое, максимальный ход оси базовой машины 200 ммЕмкость масляного бака220 лСтреладвухзвеннаяГидроцилиндры манипулятора3 шт.Гидроцилиндры подрамника4 шт.В транспортном положениистрела поворачивается назад и складываетсяБазовый тракторМТЗ 82.1
