Мобильный комплект для диагностики автомобильных дорог

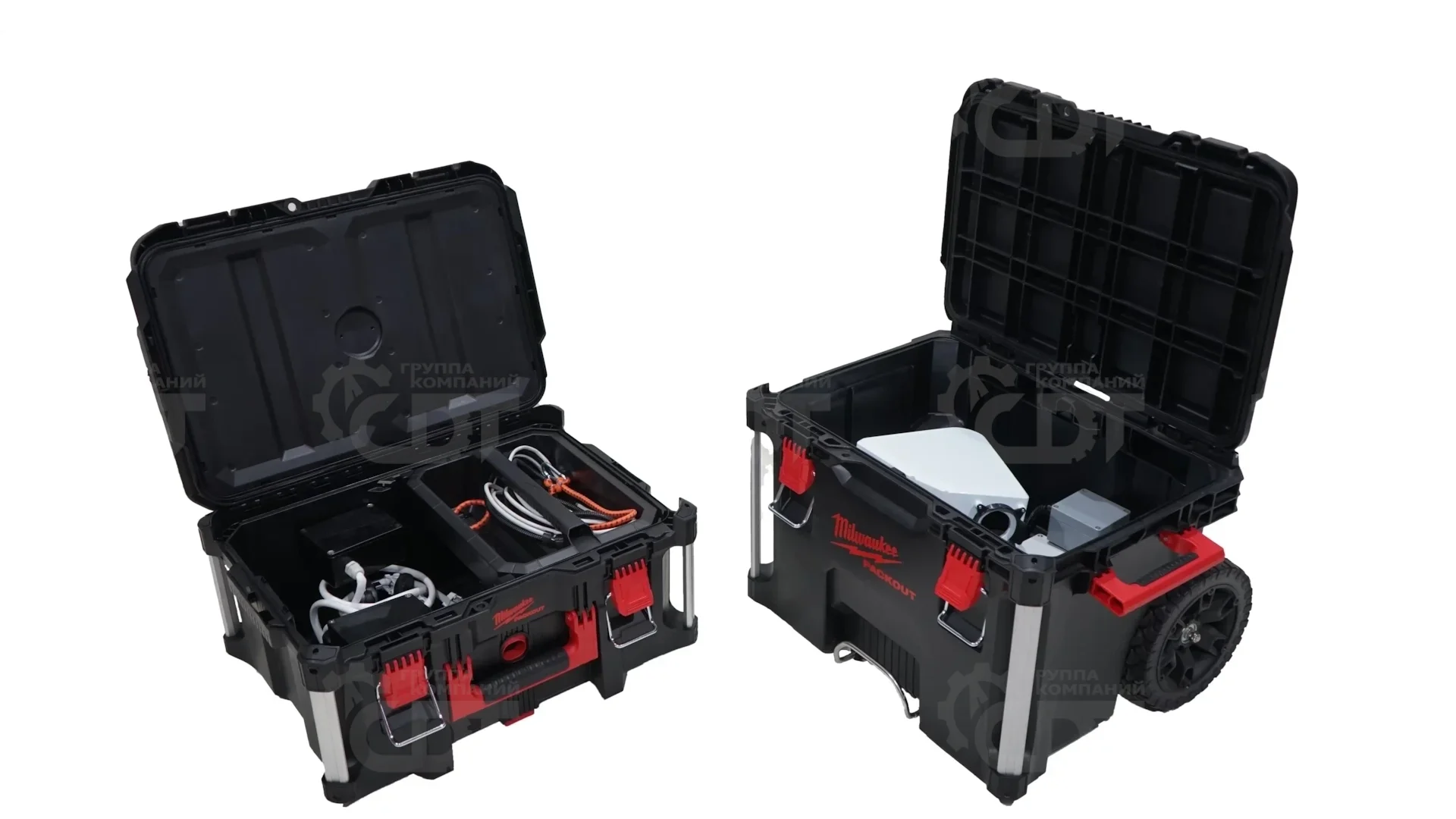

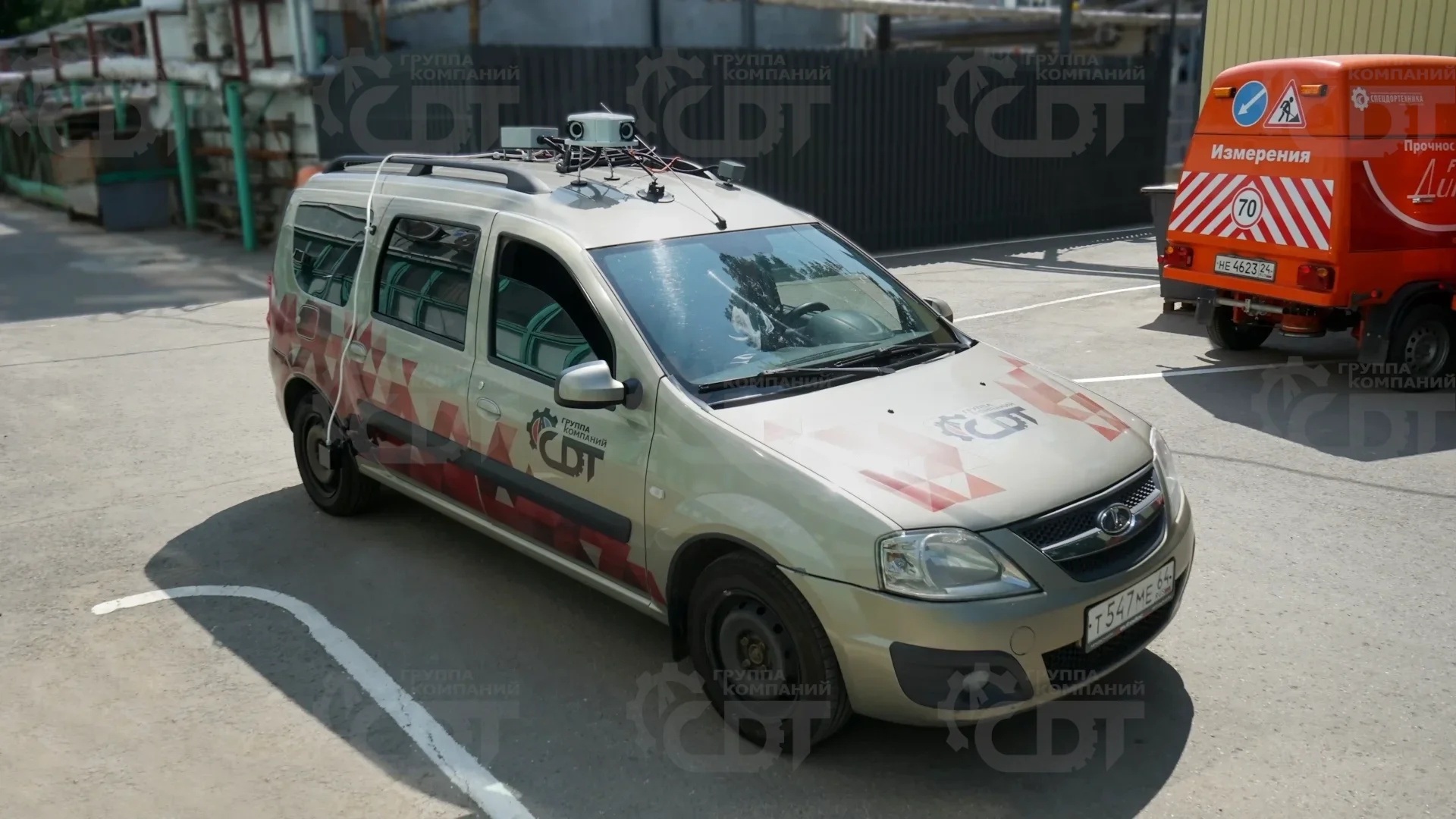

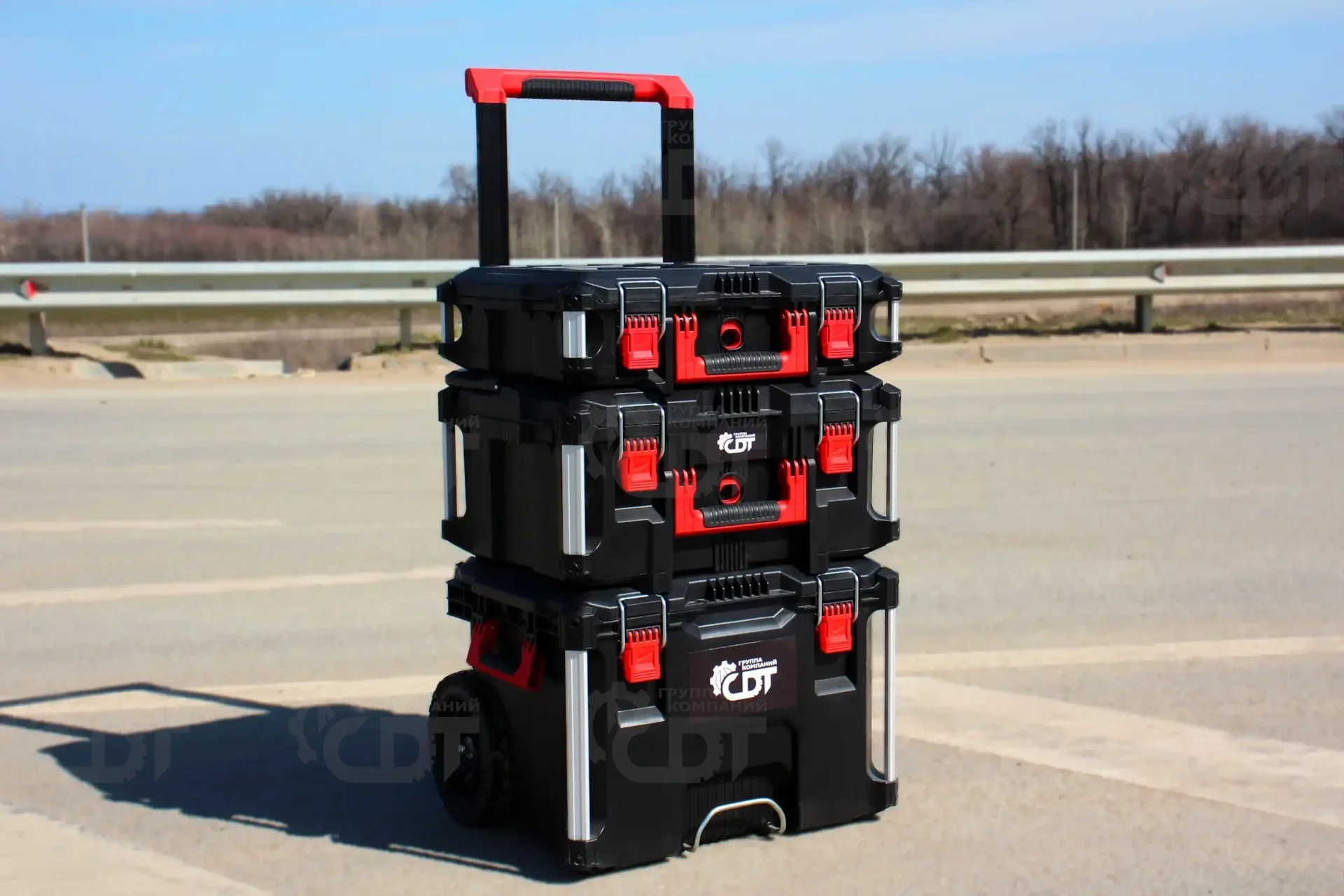

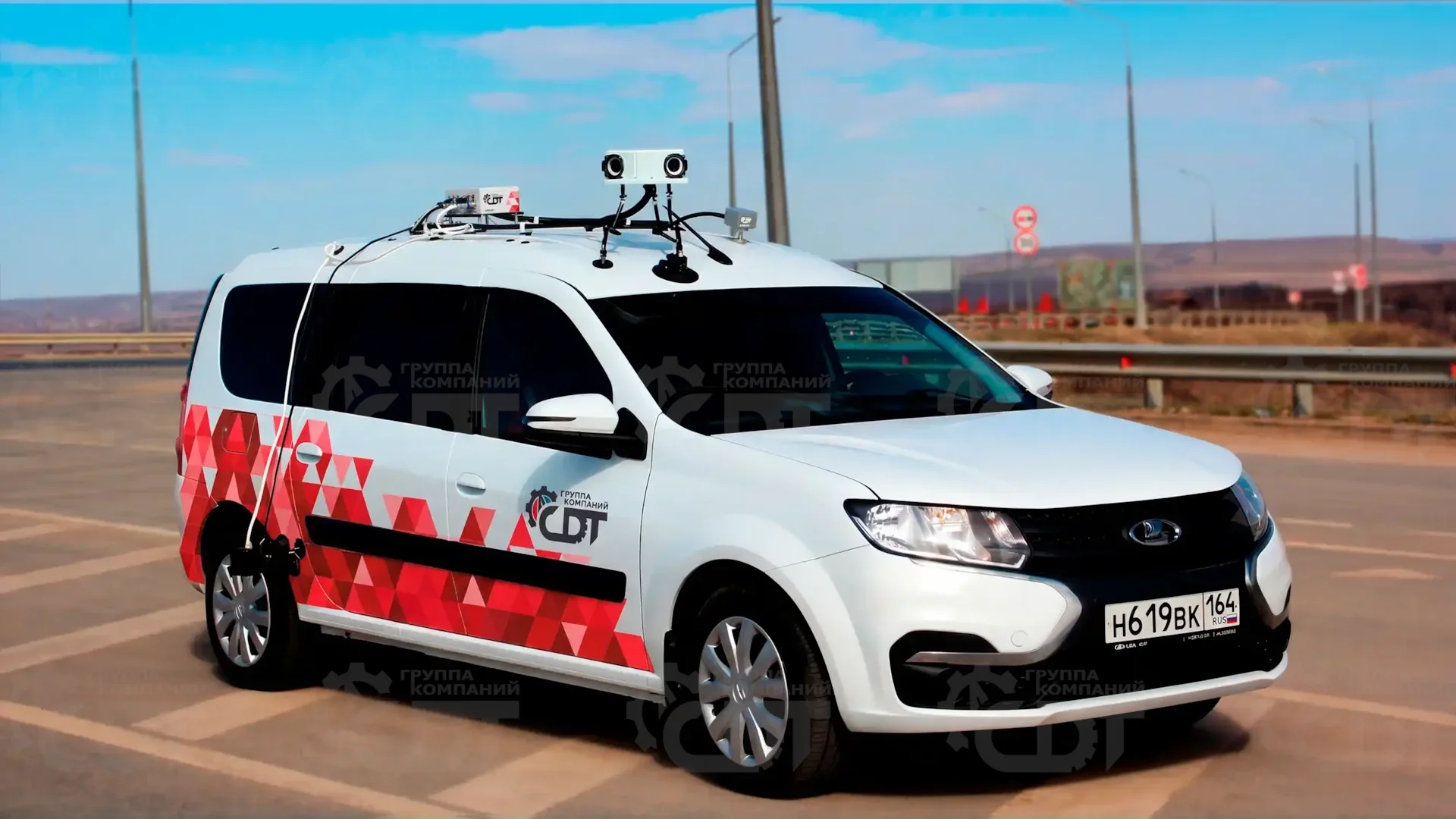

Мобильный комплект представляет собой оборудование на магнитных креплениях, предназначенное для диагностики, паспортизации и оценки транспортно-эксплуатационного состояния автомобильных дорог. Комплект может быть установлен практически на любой базовый автомобиль.

Описание

Мобильный комплект позволяет:

- Проводить замеры длины пройденного пути.

- Выполнять видеосъемку с последующей записью материалов в банк данных. Видеоматериалы сохраняются в формате отдельных кадров с геопривязкой, временными метками и привязкой к элементам дорожной инфраструктуры. Система позволяет определять линейные и плоскостные размеры объектов по видеоизображению. На основе полученной информации в камеральных условиях проводится визуальная оценка состояния автомобильных дорог.

- Определять нормативные показатели ровности IRI в соответствии с СП 34.13330.2012, ГОСТ 33220-2015, ГОСТ 33388-2015. Система обеспечивает одновременное измерение по двум полосам наката.

- Выполнять измерения параметров плана трассы (границы элементов дороги, радиусы горизонтальных кривых, углы поворота), параметров продольного профиля (границы элементов, радиусы кривых, продольные уклоны), параметров поперечного профиля (поперечные уклоны, наличие виражей), а также расстояний видимости.

- Обеспечивать привязку получаемых данных к географическим координатам на основе информации от GPS/ГЛОНАСС.



Преимущества мобильного комплекта:

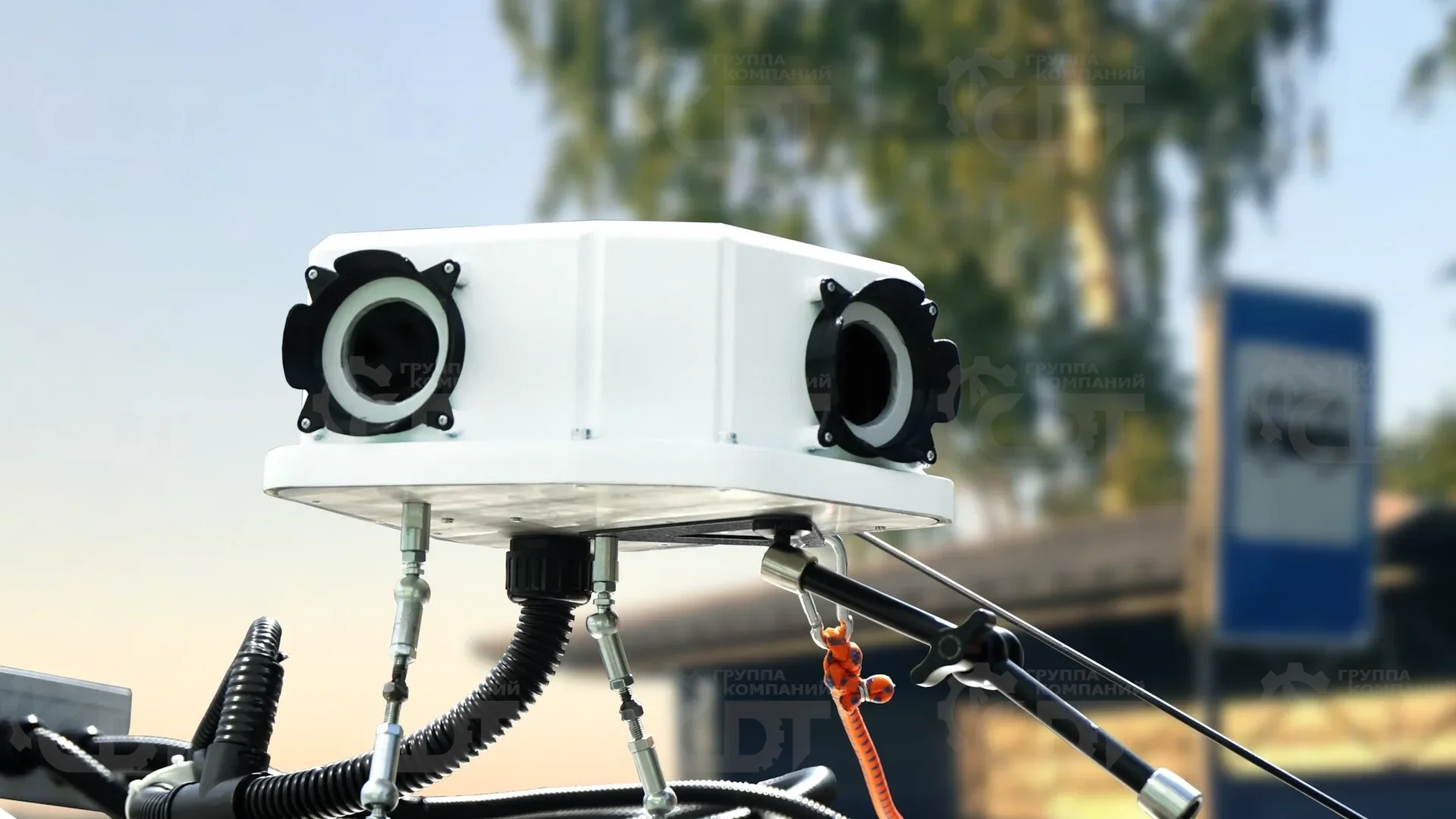

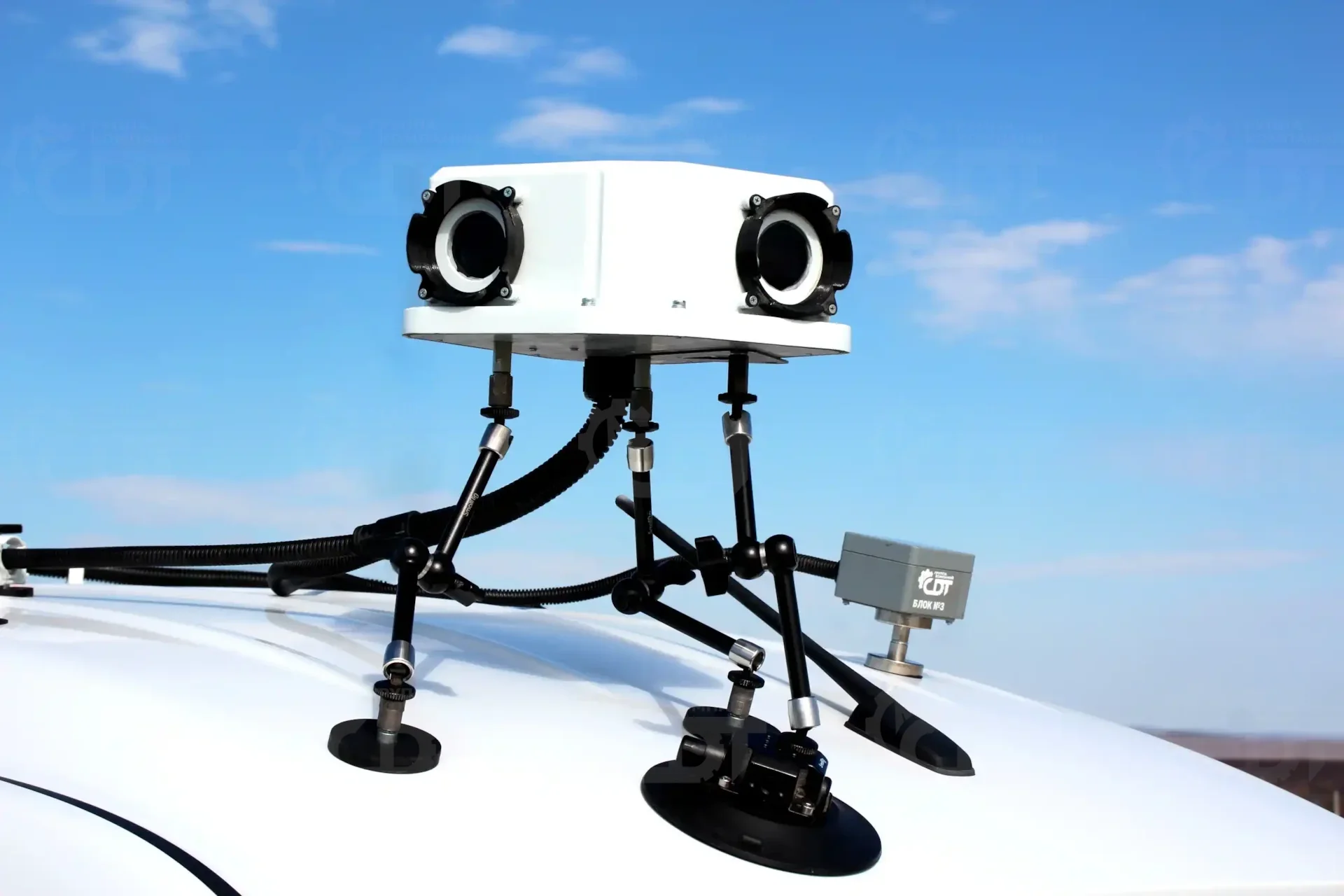

- Видеосъемка двумя камерами (вперед и вправо) обеспечивает получение комплексных данных о дороге, включая проезжую часть, примыкания, съезды, полосу отвода и придорожную полосу.

- Определение геометрических параметров с помощью инерциальной навигационной системы (МИНС), оснащенной двумя GPS-антеннами.

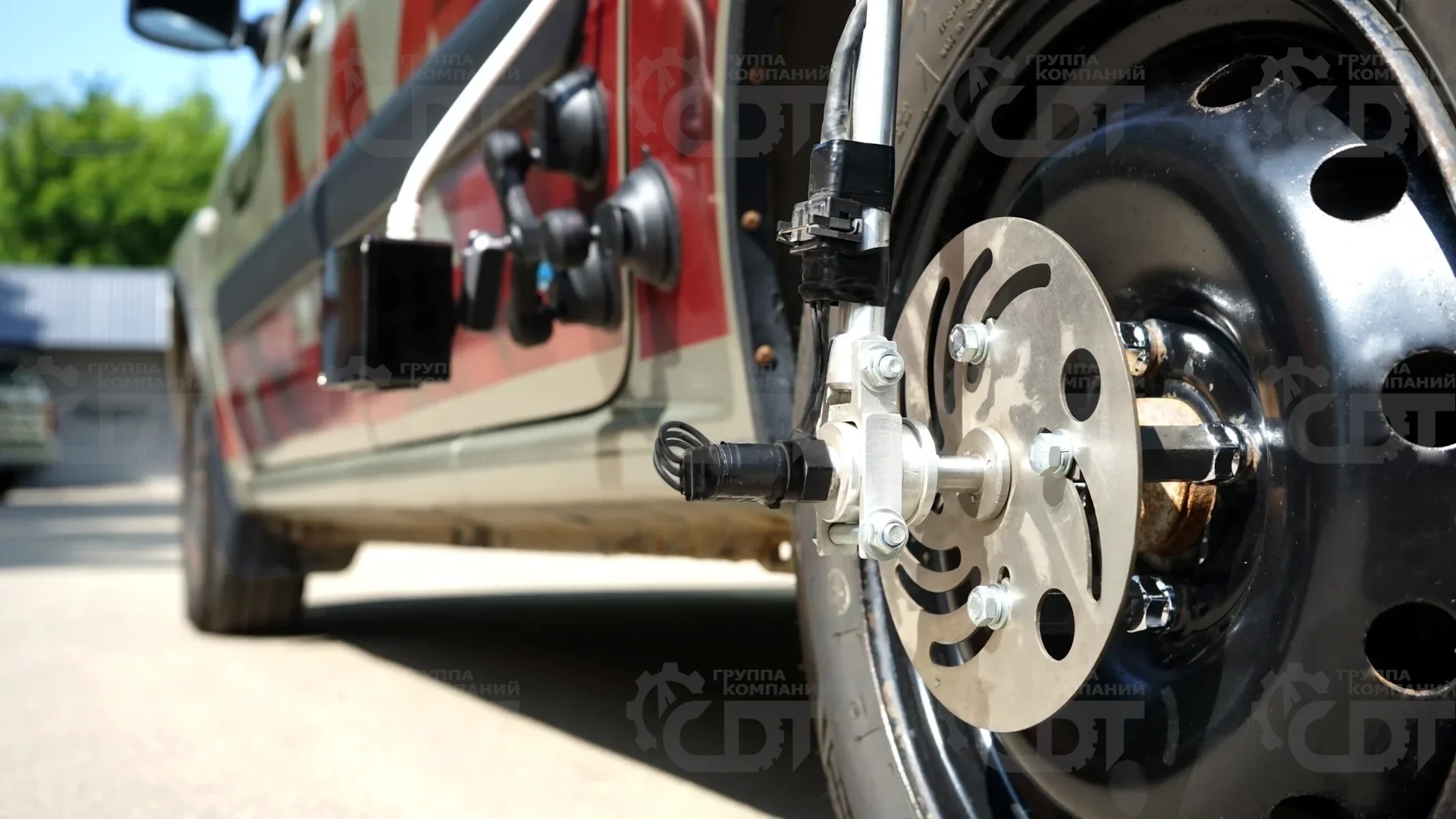

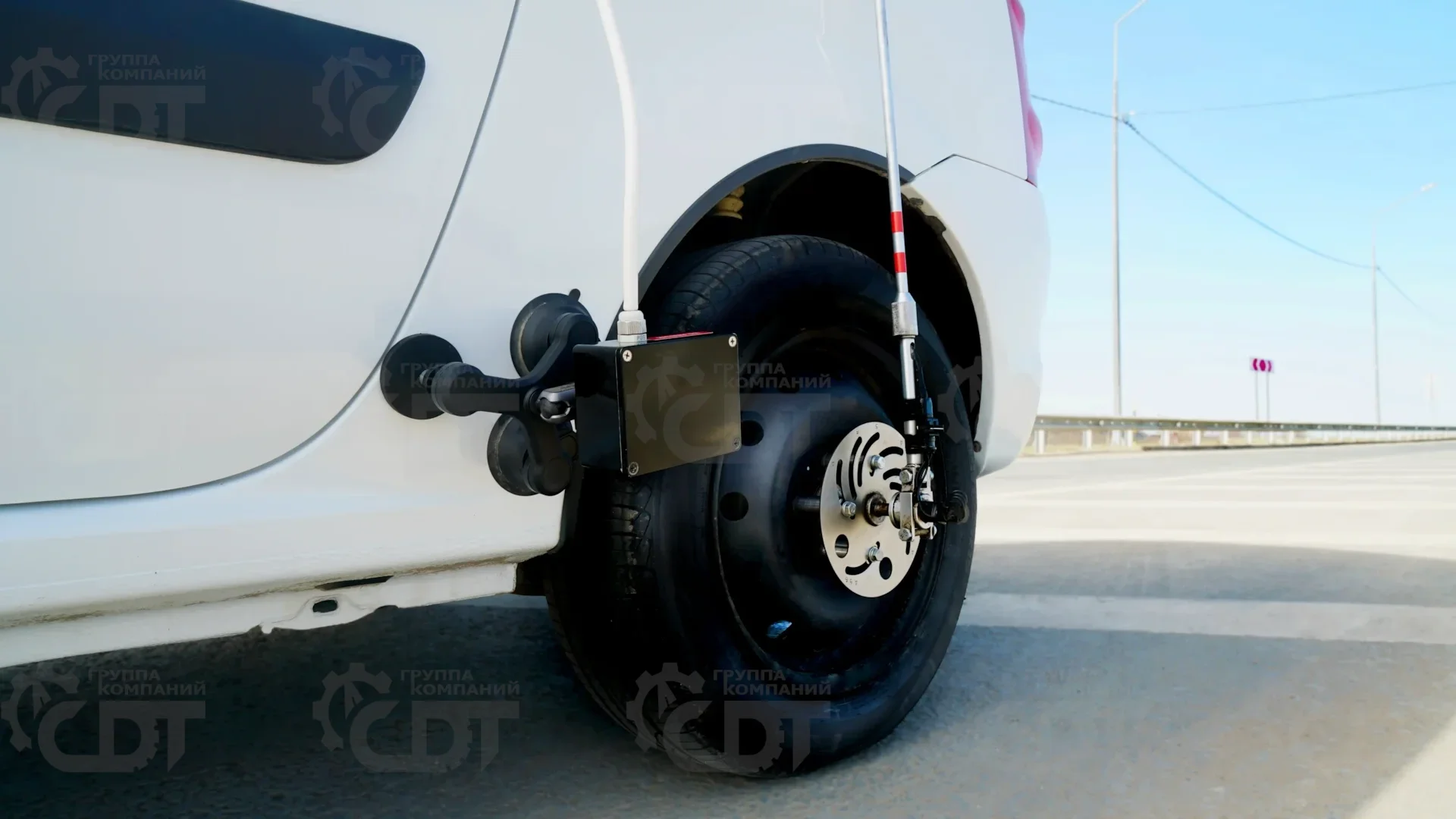

- Универсальное крепление датчика пройденного пути на колесный диск автомобиля.

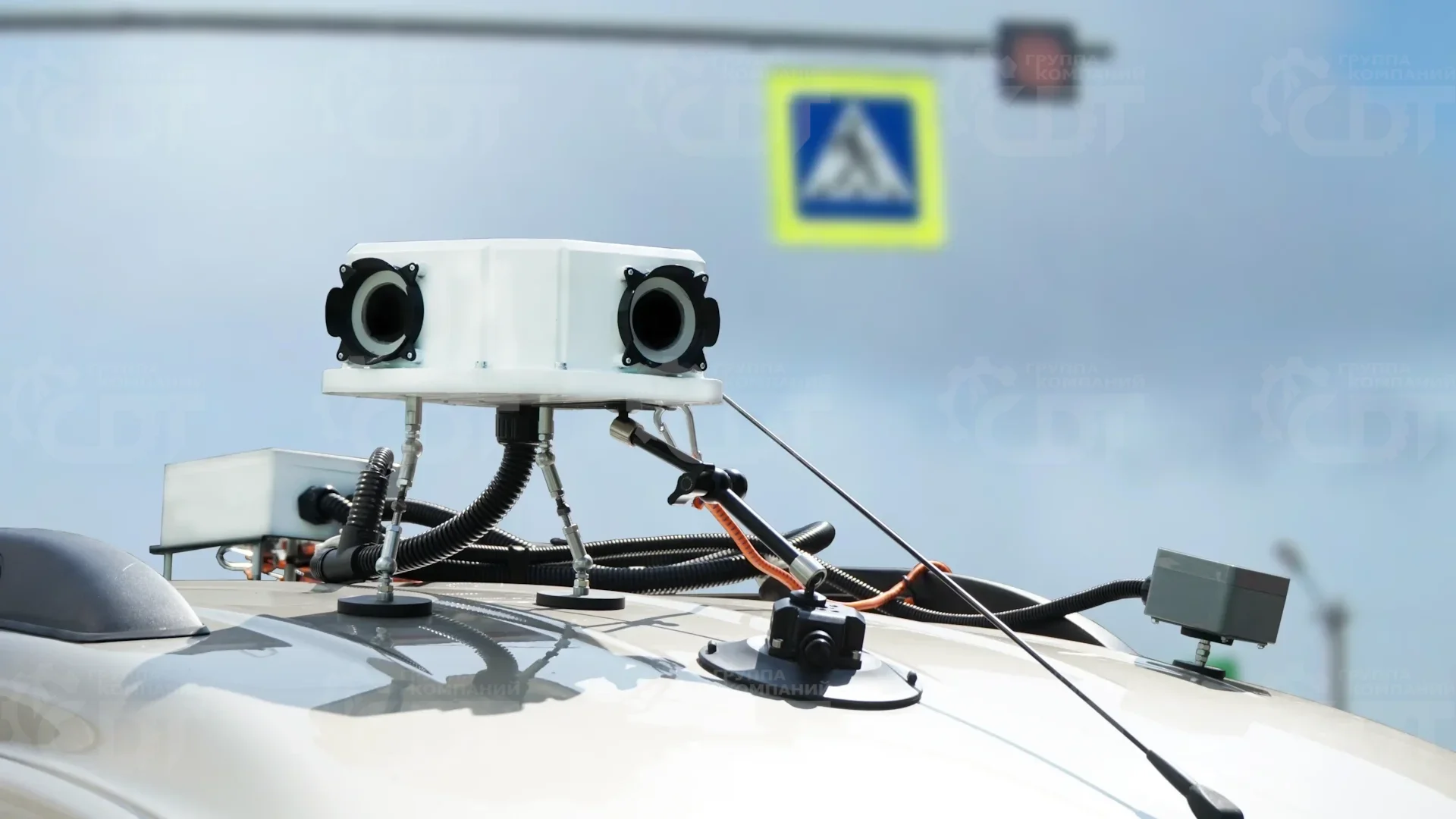

- Комбинированная система крепления оборудования с использованием магнитов и пневмокреплений

Характеристики

Канал ИзмеренийПараметрЗначение

длины пройденного пути

(ПУТЬ)

Диапазон измерений длины пройденного пути, мот 1 до 10⁶
Пределы допускаемой относительной погрешности измерений длины пройденного пути, %±0,1

геометрических параметров

(ГЕОМЕТРИЯ)

Диапазон измерений углов поворота, °

от -180 до +180

Пределы допускаемой абсолютной погрешности измерений углов поворота, °±1
Диапазон измерений продольного уклона, ‰

от -105 до +105

Пределы допускаемой абсолютной погрешности измерений продольного уклона, ‰±3
Диапазон измерений поперечного уклона, ‰от -105 до +105
Пределы допускаемой абсолютной погрешности измерений поперечного уклона, ‰±5

продольной ровности

(РОВНОСТЬ)

Диапазон измерений продольной ровности автомобильной дороги (IRI), мм/мот 1 до 10
Пределы допускаемой относительной погрешности измерений продольной ровности автомобильной дороги (IRI), %±5

Диапазон измерения линейных размеров объекта по видеоизображению

(ВИДЕО)

Диапазон измерений линейных размеров объекта по видеоизображению, м
а) при положении объекта на расстоянии до 9 м от бампера базового автомобиляот 0,25 до 5,00
б) при положении объекта на расстоянии до 9 м от бампера базового автомобиляот 0,4 до 20,00
Пределы допускаемой относительной погрешности измерений линейных размеров объекта по видеоизображению, %± 4

измерение длины участков

(КООРДИНАТЫ)

Диапазон измерений длины участков, мот 2 до 10⁶
Пределы допускаемой абсолютной погрешности измерений длины участков, м± 2
